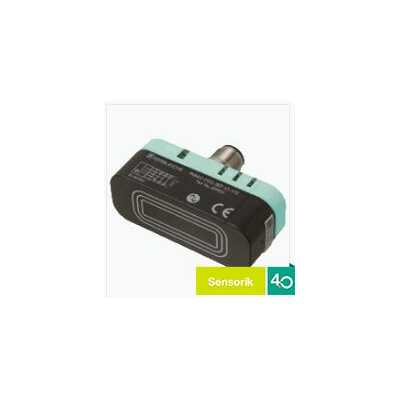

倍加福定位傳感器感應式定位系統 PMI40-F90-IU2EP-IO-V15

點擊圖片查看原圖

品牌：	倍加福定位傳感器
所在地：	上海
有效期至：	長期有效
最后更新：	2024-07-17 22:49
瀏覽次數：	171

店鋪基本資料信息

倍加福傳感器專賣
[VIP第4年] 指數:5
[誠信檔案]
聯系人王金秀(女士) 銷售工程師
會員 [當前離線]
電話18621383659
手機18621383659
地區上海
地址上海市寶山區富聯一路98弄6號

產品詳細說明

倍加福感應式定位系統 PMI40-F90-IU2EP-IO-V15

通過 IO-link 進行參數設定和診斷

測量范圍 0 ...40 mm

可參數化的測量范圍

模擬電流或電壓輸出，可編程

2 路推挽輸出

可通過 IO-link 對開關點進行編程

技術參數節選 PMI40-F90-IU2EP-IO-V15

通用規格

開關元件功能模擬電流或電壓輸出，可編程
2 路開關輸出，可編程

物距 0,5 ... 3 mm ，推薦： 1,5 mm

測量范圍 0 ... 40 mm

線性度范圍 1 ... 39 mm

額定值

工作電壓 12 ... 30 V DC
（13 ...30 V，當模擬電壓輸出被參數化時）

反極性保護反極性保護

線性度誤差在測量范圍內：± 0,8 mm
在線性度范圍內：± 0,4 mm

重復精度 ± 0,1 mm

分辨率 50 µm

溫度漂移 ±0.5 mm (-25 °C ...70 °C)

空載電流 ≤ 40 mA

工作電壓指示燈綠色 LED

功能性安全相關參數

MTTF_d 365 a

任務時間 (T_M) 20 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

LED S1 開關狀態開關輸出 1

LED S2 開關狀態開關輸出 2

LED S3 已配置的模擬測量范圍中的阻尼塊

狀態 LED 狀態顯示 LED，綠色/紅色（通電、通信/錯誤、阻尼塊缺失）

接口

接口類型 IO-link （通過 C/Q = 針腳 4）

IO-link 修正 1.1

設備配置文件智能傳感器

設備 ID 0x200203 (2097667)

傳輸速率 COM 2 (38.4 kb/s)

值域 0000h ...3200h

***小循環時間 2,3 ms

過程數據位寬過程數據輸入：16 位
過程數據輸出：無

SIO 模式支持是

兼容主端口類型 A

開關輸出

輸出類型 2 路推挽輸出（可參數化），短路保護，反極性保護，浪涌保護

工作電流 ≤ 100 mA / 輸出

開關窗口 ± 1 mm

開關遲滯 0,2 mm

電壓降 ≤ 3 V

短路保護脈沖式

模擬量輸出

輸出類型 1 電流輸出： 4 ... 20 mA 或 1 電壓輸出： 0 ... 10 V ，可編程

負載電阻器電流輸出： ≤ 400 Ω
電壓輸出： ≥ 1000 Ω

短路保護電壓輸出：電流限制

遵守標準和指令

符合標準

標準 EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
EN 60947-5-7:2003
EN61131-9:2013
IEC 60947-5-7:2003
IEC 61131-9:2013

認證和證書

UL 認證 cULus 認證，2 類電源，1 類外殼

船舶認證 DNVGL TAA00001V2

環境條件

環境溫度 -25 ... 85 °C (-13 ... 185 °F)

機械規格

連接類型 5 針 M12 x 1 連接器

防護等級 IP67 / IP69K

材料

外殼 PBT，不銹鋼 1.4571 ，黃銅，鍍鎳

目標軟鋼，如 1.0037、SR235JR（之前為 St37-2）

質量 56 g

尺寸

高度 40 mm

寬度 23 mm

長度 60,3 mm

Classifications

System Classcode

ECLASS 11.0 27270702

ECLASS 10.0.1 27270702

ECLASS 9.0 27270702

ECLASS 8.0 27270702

ECLASS 5.1 27270702

ETIM 7.0 EC001852

ETIM 6.0 EC001852

ETIM 5.0 EC001852

UNSPSC 12.1 39121550

Product category / 產品類的電感式測距傳感器

通用規格
開關元件功能	模擬電流或電壓輸出，可編程 2 路開關輸出，可編程
物距	0,5 ... 3 mm ，推薦： 1,5 mm
測量范圍	0 ... 40 mm
線性度范圍	1 ... 39 mm
額定值
工作電壓	12 ... 30 V DC （13 ...30 V，當模擬電壓輸出被參數化時）
反極性保護	反極性保護
線性度誤差	在測量范圍內：± 0,8 mm 在線性度范圍內：± 0,4 mm
重復精度	± 0,1 mm
分辨率	50 µm
溫度漂移	±0.5 mm (-25 °C ...70 °C)
空載電流	≤ 40 mA
工作電壓指示燈	綠色 LED
功能性安全相關參數
MTTF_d	365 a
任務時間 (T_M)	20 a
診斷覆蓋率 (DC)	0 %
指示燈/操作方法
LED S1	開關狀態開關輸出 1
LED S2	開關狀態開關輸出 2
LED S3	已配置的模擬測量范圍中的阻尼塊
狀態 LED	狀態顯示 LED，綠色/紅色（通電、通信/錯誤、阻尼塊缺失）
接口
接口類型	IO-link （通過 C/Q = 針腳 4）
IO-link 修正	1.1
設備配置文件	智能傳感器
設備 ID	0x200203 (2097667)
傳輸速率	COM 2 (38.4 kb/s)
值域	0000h ...3200h
***小循環時間	2,3 ms
過程數據位寬	過程數據輸入：16 位過程數據輸出：無
SIO 模式支持	是
兼容主端口類型	A
開關輸出
輸出類型	2 路推挽輸出（可參數化），短路保護，反極性保護，浪涌保護
工作電流	≤ 100 mA / 輸出
開關窗口	± 1 mm
開關遲滯	0,2 mm
電壓降	≤ 3 V
短路保護	脈沖式
模擬量輸出
輸出類型	1 電流輸出： 4 ... 20 mA 或 1 電壓輸出： 0 ... 10 V ，可編程
負載電阻器	電流輸出： ≤ 400 Ω 電壓輸出： ≥ 1000 Ω
短路保護	電壓輸出：電流限制
遵守標準和指令
符合標準
	標準	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013
認證和證書
UL 認證	cULus 認證，2 類電源，1 類外殼
船舶認證	DNVGL TAA00001V2
環境條件
環境溫度	-25 ... 85 °C (-13 ... 185 °F)
機械規格
連接類型	5 針 M12 x 1 連接器
防護等級	IP67 / IP69K
材料
	外殼	PBT，不銹鋼 1.4571 ，黃銅，鍍鎳
	目標	軟鋼，如 1.0037、SR235JR（之前為 St37-2）
質量	56 g
尺寸
	高度	40 mm
	寬度	23 mm
	長度	60,3 mm

System	Classcode
ECLASS 11.0	27270702
ECLASS 10.0.1	27270702
ECLASS 9.0	27270702
ECLASS 8.0	27270702
ECLASS 5.1	27270702
ETIM 7.0	EC001852
ETIM 6.0	EC001852
ETIM 5.0	EC001852
UNSPSC 12.1	39121550
Product category / 產品類的	電感式測距傳感器
