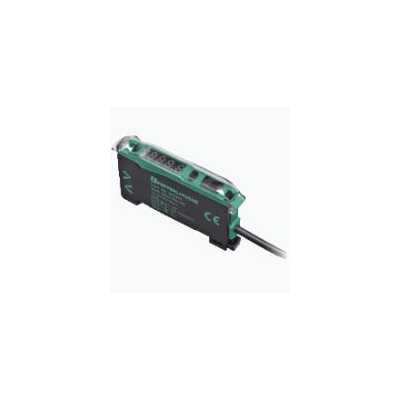

倍加福傳感器光纖傳感器 SU19.1/102/115

點擊圖片查看原圖

品牌：	倍加福
品牌：	倍加福
所在地：	上海
有效期至：	長期有效
最后更新：	2024-06-10 15:26
瀏覽次數：	102

店鋪基本資料信息

倍加福傳感器專賣
[VIP第4年] 指數:5
[誠信檔案]
聯系人王金秀(女士) 銷售工程師
會員 [當前離線]
電話18621383659
手機18621383659
地區上海
地址上海市寶山區富聯一路98弄6號

產品詳細說明

倍加福光纖傳感器 SU19.1/102/115

· 配備顯示屏的經典系列

· 用于更快示教的 AGC（自動增益控制）

· 集中安裝，易于布線

· 透明識別

· 30 μs 高速模式

· 從屬設備模塊

技術參數節選 SU19.1/102/115

產品闡述

配備顯示屏的經典系列光纖傳感器，從屬設備模塊，NPN 輸出，固定纜線

通用規格

傳感器范圍可達 150 mm (KLR-C02-2.2-2.0-K146)

檢測范圍可達 450 mm (KLE-C01-2.2-2.0-K116)

光源 LED

光源類型調制可見紅光， 660 nm

環境光限制 10000 Lux

集中安裝多 20 個

功能性安全相關參數

MTTF_d 500 a

任務時間 (T_M) 20 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

工作指示燈通電：靜態照明，欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz），短路 : 綠色 LED 閃爍（約 4 Hz）

診斷指示器 7 段顯示

功能指示燈黃色 LED：靜態照明開關狀態，穩定性控制不足時閃爍

控制元件菜單選擇按鈕（模式） ; 示教按鈕（組） ; 用于微調和參數設定的按鈕（上/下）

電氣技術規格

工作電壓 10 ... 30 V DC

紋波 10 %

空載電流 ≤ 30 mA

輸出

開關類型亮通/暗通，可選擇，可編程

信號輸出 1 路 NPN，短路保護，集電極開路

開關電壓大 30 V DC

開關電流 ***大 100 mA ，阻抗負載

電壓降 ≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA

開關頻率高速模式： 16 kHz ，標準模式： 3 kHz ，高分辨率： 250 Hz ~ 3 kHz（由傳感器選擇），自動： 250 Hz ，玻璃模式： 250 Hz

響應時間高速模式： 30 µs ，標準模式： 160 µs ，高分辨率： 2 ms ，自動： 160 µs ~ 2 ms（由傳感器決定），玻璃模式： 2 ms

重復精度 ≤ 0,5 % 經調節的傳感器檢測范圍

計時器功能接通延時、斷開延時、單觸發、脈沖擴展 ; 可調 0 ... 999 ms 增量為 1 ms

符合性

產品標準 EN 60947-5-2

認證和證書

UL 認證 cULus 認證，2 類電源，1 類外殼

CCC 認證額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記

環境條件

環境溫度 -10 ... 55 °C (14 ... 131 °F)

存儲溫度 -20 ... 70 °C (-4 ... 158 °F)

機械規格

防護等級 IP50

連接 2 m 固定纜線， 1 x 0.25 mm² ， PVC

材料

外殼 PC

質量 45 g

尺寸

高度 34,5 mm

寬度 9 mm

深度 62,3 mm

Classifications

System Classcode

ECLASS 11.0 27270905

ECLASS 10.0.1 27270905

ECLASS 9.0 27270905

ECLASS 8.0 27270905

ECLASS 5.1 27270905

ETIM 7.0 EC002651

ETIM 6.0 EC002651

ETIM 5.0 EC002651

UNSPSC 12.1 39121528

Product category / 產品類的

更多倍加福傳感器請咨詢倍加福傳感器服務商http://pepperl-fuchs.gbsrobot.com/

產品闡述
配備顯示屏的經典系列光纖傳感器，從屬設備模塊，NPN 輸出，固定纜線

通用規格
傳感器范圍	可達 150 mm (KLR-C02-2.2-2.0-K146)
檢測范圍	可達 450 mm (KLE-C01-2.2-2.0-K116)
光源	LED
光源類型	調制可見紅光， 660 nm
環境光限制	10000 Lux
集中安裝	***多 20 個
功能性安全相關參數
MTTF_d	500 a
任務時間 (T_M)	20 a
診斷覆蓋率 (DC)	0 %
指示燈/操作方法
工作指示燈	通電：靜態照明，欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz），短路 : 綠色 LED 閃爍（約 4 Hz）
診斷指示器	7 段顯示
功能指示燈	黃色 LED：靜態照明開關狀態，穩定性控制不足時閃爍
控制元件	菜單選擇按鈕（模式） ; 示教按鈕（組） ; 用于微調和參數設定的按鈕（上/下）
電氣技術規格
工作電壓	10 ... 30 V DC
紋波	10 %
空載電流	≤ 30 mA
輸出
開關類型	亮通/暗通，可選擇，可編程
信號輸出	1 路 NPN，短路保護，集電極開路
開關電壓	***大 30 V DC
開關電流	***大 100 mA ，阻抗負載
電壓降	≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA
開關頻率	高速模式： 16 kHz ，標準模式： 3 kHz ，高分辨率： 250 Hz ~ 3 kHz（由傳感器選擇），自動： 250 Hz ，玻璃模式： 250 Hz
響應時間	高速模式： 30 µs ，標準模式： 160 µs ，高分辨率： 2 ms ，自動： 160 µs ~ 2 ms（由傳感器決定），玻璃模式： 2 ms
重復精度	≤ 0,5 % 經調節的傳感器檢測范圍
計時器功能	接通延時、斷開延時、單觸發、脈沖擴展 ; 可調 0 ... 999 ms 增量為 1 ms
符合性
產品標準	EN 60947-5-2
認證和證書
UL 認證	cULus 認證，2 類電源，1 類外殼
CCC 認證	額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度	-10 ... 55 °C (14 ... 131 °F)
存儲溫度	-20 ... 70 °C (-4 ... 158 °F)
機械規格
防護等級	IP50
連接	2 m 固定纜線， 1 x 0.25 mm² ， PVC
材料
	外殼	PC
質量	45 g
尺寸
	高度	34,5 mm
	寬度	9 mm
	深度	62,3 mm

System	Classcode
ECLASS 11.0	27270905
ECLASS 10.0.1	27270905
ECLASS 9.0	27270905
ECLASS 8.0	27270905
ECLASS 5.1	27270905
ETIM 7.0	EC002651
ETIM 6.0	EC002651
ETIM 5.0	EC002651
UNSPSC 12.1	39121528
Product category / 產品類的
