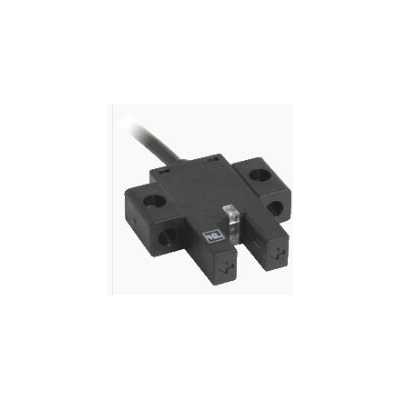

技術參數節選 GL5-U/28a/115
產品闡述
微型槽型光電傳感器，適用于檢測小尺寸零件，U 形設計，叉寬 5 mm，紅外光，NPN 輸出，固定纜線
通用規格
光源
紅外發光二極管
光源類型
紅外連續光 ， 940 nm
目標尺寸
0.8 x 1.8 mm
槽寬
5 mm
槽深
8,5 mm
環境光限制
1000 Lux
功能性安全相關參數
MTTFd
3760 a
任務時間 (TM)
20 a
診斷覆蓋率 (DC)
0 %
指示燈/操作方法
功能指示燈
紅色 LED 接收到光束時亮起
電氣技術規格
工作電壓
5 ... 24 V DC ， 2 級
空載電流
***大 20 mA
可用前的時間延遲
< 2 ms
輸出
開關類型
亮通/暗通
信號輸出
2 路 NPN 互補 ， 過電壓保護
開關電壓
***大 30 V DC
開關電流
***大 50 mA ， 阻抗負載
電壓降
***大 0,2 V 當 10 mA ***大 0,6 V 當 50 mA
開關頻率
***大 5 kHz
響應時間
40 µs 光束未中斷
80 µs 光束中斷
重復精度
0,03 mm
遵守標準和指令
指令符合性
EMC 指令 2004/108/EC
EN 60947-5-2:2007+A1:2012
符合標準
標準
UL 60947-5-2
認證和證書
UL 認證
cULus 認證，2 類電源
CCC 認證
額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度
-25 ... 55 °C (-13 ... 131 °F)
存儲溫度
-30 ... 80 °C (-22 ... 176 °F)
污染程度
2
機械規格
防護等級
IP50
連接
2 m 電纜 ， 4 x 0,08 mm2 ， PVC
材料
外殼
PBT
質量
25 g
緊固螺絲的緊固扭矩
0,6 Nm
尺寸
高度
25,4 mm
寬度
7 mm
長度
26,2 mm
電纜長度
2 m
Classifications
System
Classcode
ECLASS 11.0
27270909
ECLASS 10.0.1
27270909
ECLASS 9.0
27270909
ECLASS 8.0
27270909
ECLASS 5.1
27270909
ETIM 7.0
EC002720
ETIM 6.0
EC002720
ETIM 5.0
EC002721
UNSPSC 12.1
39121528
Product category / 產品類的
光電式接近開關
