| 產品闡述 |
|---|

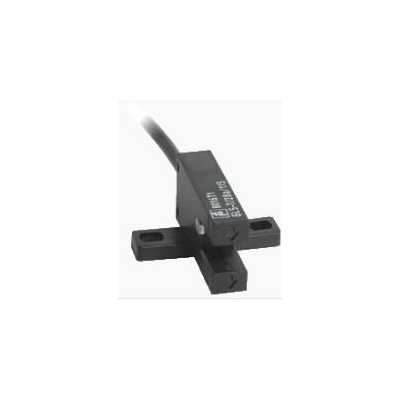

| 微型槽型光電傳感器，適用于檢測小尺寸零件，T 形設計，叉寬 5 mm，紅外光，NPN 輸出，固定纜線 |
| 通用規格 | ||
|---|---|---|
| 光源 | 紅外發光二極管 | |
| 光源類型 | 紅外連續光 ， 940 nm | |
| 目標尺寸 | 0.8 x 1.8 mm | |
| 槽寬 | 5 mm | |
| 槽深 | 8,5 mm | |
| 環境光限制 | 1000 Lux | |
| 功能性安全相關參數 | ||
| MTTFd | 3760 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 功能指示燈 | 紅色 LED 接收到光束時亮起 | |
| 電氣技術規格 | ||
| 工作電壓 | 5 ... 24 V DC ， 2 級 | |
| 空載電流 | ***大 20 mA | |
| 可用前的時間延遲 | < 2 ms | |
| 輸出 | ||
| 開關類型 | 亮通/暗通 | |
| 信號輸出 | 2 路 NPN 互補 ， 過電壓保護 | |
| 開關電壓 | ***大 30 V DC | |
| 開關電流 | ***大 50 mA ， 阻抗負載 | |
| 電壓降 | ***大 0,2 V 當 10 mA ***大 0,6 V 當 50 mA | |
| 開關頻率 | ***大 5 kHz | |
| 響應時間 |
40 µs 光束未中斷 80 µs 光束中斷 |
|
| 重復精度 | 0,03 mm | |
| 遵守標準和指令 | ||
| 指令符合性 | ||
| EMC 指令 2004/108/EC | EN 60947-5-2:2007+A1:2012 | |
| 符合標準 | ||
| 標準 | UL 60947-5-2 | |
| 認證和證書 | ||
| UL 認證 | cULus 認證，2 類電源 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -25 ... 55 °C (-13 ... 131 °F) | |
| 存儲溫度 | -30 ... 80 °C (-22 ... 176 °F) | |
| 污染程度 | 2 | |
| 機械規格 | ||
| 防護等級 | IP50 | |
| 連接 | 2 m 電纜 ， 4 x 0,08 mm2 ， PVC | |
| 材料 | ||
| 外殼 | PBT | |
| 質量 | 25 g | |
| 緊固螺絲的緊固扭矩 | 0,6 Nm | |
| 尺寸 | ||
| 高度 | 13,4 mm | |
| 寬度 | 26 mm | |
| 長度 | 26,2 mm | |
| 電纜長度 | 2 m | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270909 |
| ECLASS 10.0.1 | 27270909 |
| ECLASS 9.0 | 27270909 |
| ECLASS 8.0 | 27270909 |
| ECLASS 5.1 | 27270909 |
| ETIM 7.0 | EC002720 |
| ETIM 6.0 | EC002720 |
| ETIM 5.0 | EC002721 |
| UNSPSC 12.1 | 39121528 |
| Product category / 產品類的 | 光電式接近開關 |
