短款設計，安裝在 M18 塑料外殼中
靈敏度調節器，確保***佳地滿足應用需要
對環境光不敏感
防護等級 IP67
檢測范圍極遠

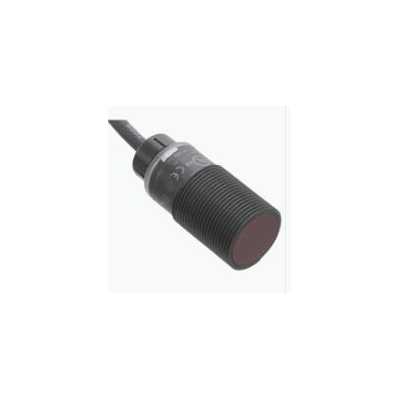

反射板型光電傳感器（玻璃）, 短款設計，安裝在 M18 塑料外殼中, 靈敏度調節器，確保***佳地滿足應用需要, 對環境光不敏感, 防護等級 IP67, 檢測范圍極遠
技術參數節選 OBG3500-18GK40-E0
產品闡述
反射板型光電傳感器（玻璃）
通用規格
有效檢測距離
0 ... 3,5 m 處于玻璃模式；
反射板的距離
0 ... 3,5 m 處于玻璃模式；
檢測范圍極限值
3,5 m
參考目標
反射板 C110-2
光源
LED
光源類型
調制可見紅光
偏振濾波片
是
光點直徑
大約 190 mm 相距 3,5 m
發散角
大約 2,6 °
光學端面
向前直射
環境光限制
EN 60947-5-2 20000 Lux
功能性安全相關參數
MTTFd
904 a
任務時間 (TM)
20 a
診斷覆蓋率 (DC)
0 %
指示燈/操作方法
工作指示燈
綠色 LED：
亮起 - 通電
閃爍 (4 Hz) - 短路
功能指示燈
黃色 LED：
常亮 - 光路暢通
持續熄滅 - 檢測到物體
閃爍 (4 Hz) –運行儲備不足
控制元件
電位器 用于 示教
對比度檢測水平
18% - 透明玻璃瓶
40% - 有色玻璃或不透明材料
電氣技術規格
工作電壓
10 ... 30 V DC
紋波
***大 10 %
空載電流
< 25 mA
防護等級
III
輸出
開關類型
Q - 針腳 4：NPN 常開/暗通
信號輸出
1 路 NPN 輸出，短路保護，反極性保護，集電極開路
開關電壓
***大 30 V DC
開關電流
***大 100 mA ， 阻抗負載
電壓降
≤ 1,5 V DC
開關頻率
500 Hz
響應時間
≤ 1 ms
符合性
產品標準
EN 60947-5-2
認證和證書
UL 認證
E87056 ， 通過 cULus 認證 ， class 2 類供電電源 ， 類型等級 1
環境條件
環境溫度
-40 ... 60 °C (-40 ... 140 °F)
存儲溫度
-40 ... 70 °C (-40 ... 158 °F)
機械規格
防護等級
IP67
連接
2 m 固定電纜
材料
外殼
PC（聚碳酸酯）
光學端面
PUMA
電纜
PVC
質量
大約 54 g
Classifications
System
Classcode
ECLASS 11.0
27270902
ECLASS 10.0.1
27270902
ECLASS 9.0
27270902
ECLASS 8.0
27270902
ECLASS 5.1
27270902
ETIM 7.0
EC002717
ETIM 6.0
EC002717
ETIM 5.0
EC002717
