型號
M100/MV100-6090/102
特性
• 設計小巧• 內置光縫，無需額外附件• 使用方便• 光斑非常明亮、清晰可見• 全金屬螺紋安裝孔• 明晰可見的 LED 指示燈，表示上電狀態、開關狀態以及穩定狀態
• 對外界環境光不敏感
描述
ML100 系列有如下特點：外型小巧、集成了全金屬螺紋安裝孔。所有型號均配有一個可見的紅色發射 LED。這一特點大大方便了傳感器的安裝和正確運行。由于擁有高亮度的 LED 指示燈，從各個方向均能輕易的觀察到傳感器的開關狀
態。
附件
OMH-10
ML100 安裝支架

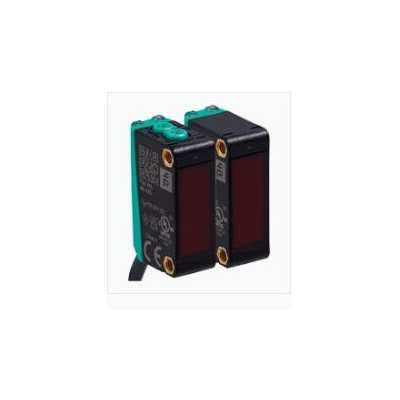

技術參數節選 M100/MV100-6090/102/115
產品闡述
對射型光電傳感器（成對）
系統組件
發射器
M100-6090/76b/115
接收器
MV100-6090/102/115
通用規格
有效檢測距離
0 ... 2,8 m
檢測范圍極限值
4 m
光源
LED
光源類型
調制可見紅光
光點直徑
大約 0,3 m 相距 4 m
發散角
大約 2 °
光學端面
向前直射
環境光限制
EN 60947-5-2
功能性安全相關參數
MTTFd
860 a
任務時間 (TM)
20 a
診斷覆蓋率 (DC)
0 %
指示燈/操作方法
工作指示燈
綠色 LED：通電
功能指示燈
接收器： 黃色 LED，光束無阻礙時亮起，穩定性控制不足時閃爍 ; 光束中斷時關閉
控制元件
靈敏度調節
控制元件
亮?xí)r接通/暗時接通轉換開關
電氣技術規格
工作電壓
10 ... 30 V DC
紋波
***大 10 %
空載電流
發射器：≤ 15 mA
接收器：≤ 8 mA
輸入
測試輸入
在 0 V 時停用發射器
輸出
開關類型
該傳感器的開關類型是可更改的。默認設置為： 亮?xí)r接通
信號輸出
1 路 NPN 輸出，短路保護，反極性保護，集電極開路
開關電壓
***大 30 V DC
開關電流
***大 100 mA ， 阻抗負載
電壓降
≤ 1,5 V DC
開關頻率
1000 Hz
響應時間
0,5 ms
符合性
產品標準
EN 60947-5-2
認證和證書
UL 認證
cULus 認證的 2 類電源，或具有有限電壓輸出且?guī)Вǹ梢允羌墒剑┍ｋU(xiǎn)絲（***大值為 3.3 A，符合 UL248 標準）的認證電源，1 類外殼
CCC 認證
額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度
-30 ... 60 °C (-22 ... 140 °F)
存儲溫度
-40 ... 70 °C (-40 ... 158 °F)
機械規格
外殼寬度
11 mm
外殼高度
31 mm
外殼深度
20 mm
防護等級
IP67
連接
2 m 固定電纜
材料
外殼
PC（聚碳酸酯）
光學端面
PUMA
質量
大約 100 g （發射器和接收器）
緊固螺絲的緊固扭矩
0,6 Nm
電纜長度
2 m
Classifications
System
Classcode
ECLASS 11.0
27270901
ECLASS 10.0.1
27270901
ECLASS 9.0
27270901
ECLASS 8.0
27270901
ECLASS 5.1
27270901
ETIM 7.0
EC002716
ETIM 6.0
EC002716
ETIM 5.0
EC002716
UNSPSC 12.1
39121528
