型號

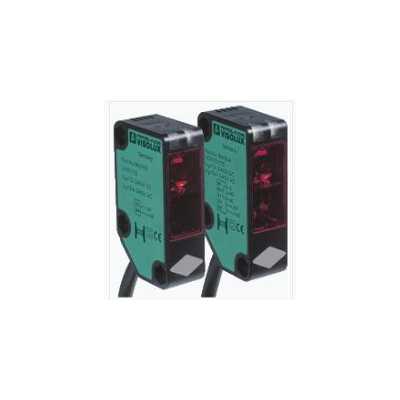

LA31/LK31/25/31/115 對射型光電開關 帶 2 m 固定電纜
特性
• AC / DC 型工作電壓 • 超亮可視 LED • 保護等級 II 級 • 繼電器輸出 • 緊湊堅固的外殼
附件
OMH-RL31-01 L 型可調金屬安裝支架 OMH-RL31-02 L 型金屬安裝支架 OMH-RL31-03 U 型金屬安裝支架 OMH-RL31-04 Ø12 圓柱用可調節金屬支架
技術參數節選 LA31/LK31/25/31/115
產品闡述
對射型光電傳感器，30 m 檢測范圍，紅光，亮通，交流/直流型，繼電器輸出，固定纜線
系統組件
發射器
LA31/115
接收器
LK31/25/31/115
通用規格
有效檢測距離
0 ... 30 m
檢測范圍極限值
43 m
光源
LED
光源類型
調制可見紅光 ， 630 nm
對準輔助裝置
黃色 LED：
1.LED 點亮：收到足夠的光信號，發送器和接收器正確對正
2.LED 閃爍：達到開關點
3.LED 熄滅：光束中斷或未對正
光點直徑
大約 800 mm 相距 30 m
發散角
發射器： 0,5 ° ， 接收器： 1,5 °
環境光限制
50000 Lux ; 根據 EN 60947-5-2
功能性安全相關參數
MTTFd
620 a
任務時間 (TM)
20 a
診斷覆蓋率 (DC)
0 %
指示燈/操作方法
工作指示燈
綠色 LED：通電
功能指示燈
黃色 LED：
1.LED 常亮：信號 > 2 x 開關點（功能預留）
2.LED 閃爍：信號在 1 x 開關和 2 x 開關點之間
3.LED 熄滅：信號 < 開關點
電氣技術規格
工作電壓
24 ... 240 V AC
12 ... 240 V DC
空載電流
發射器：≤ 20 mA
接收器：≤ 20 mA
功耗
發射器：≤ 1 VA
接收器：≤ 1 VA
輸出
開關類型
亮時接通
信號輸出
繼電器，1 個交流發電機
開關電壓
***大 250 V AC/DC
開關電流
***大 3 A
開關電源
直流：***大 150 W 交流：***大 750 VA
開關頻率
≤ 20 Hz
響應時間
≤ 25 ms
符合性
產品標準
EN 60947-5-2
遵守標準和指令
符合標準
標準
EN 62103
認證和證書
防護等級
II ， 當污染等級為 1-2 級（符合 IEC 60664-1 標準）時，額定電壓 ≤ 250 V AC 輸入電路的輸出電路基本絕緣符合 EN 50178 標準，額定絕緣電壓 240 V AC
CCC 認證
通過中國強制性產品認證 (CCC)
環境條件
環境溫度
-25 ... 55 °C (-13 ... 131 °F)
存儲溫度
-40 ... 70 °C (-40 ... 158 °F)
機械規格
外殼寬度
18 mm
外殼高度
62 mm
外殼深度
35 mm
防護等級
IP67
連接
發射器： 2 m 固定電纜 ，2 線
接收器： 2 m 固定電纜 ，5 線
材料
外殼
聚碳酸酯
光學端面
PUMA
質量
發射器： 116 g
接收器： 131 g
Classifications
System
Classcode
ECLASS 11.0
27270901
ECLASS 10.0.1
27270901
ECLASS 9.0
27270901
ECLASS 8.0
27270901
ECLASS 5.1
27270901
ETIM 7.0
EC002716
ETIM 6.0
EC002716
ETIM 5.0
EC002716
UNSPSC 12.1
39121528
